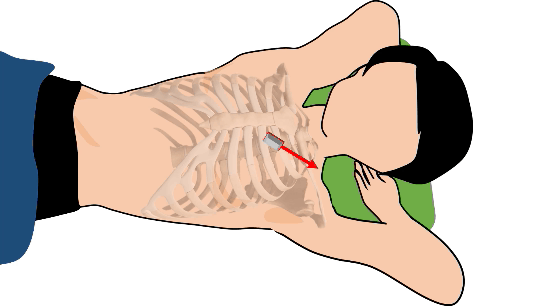

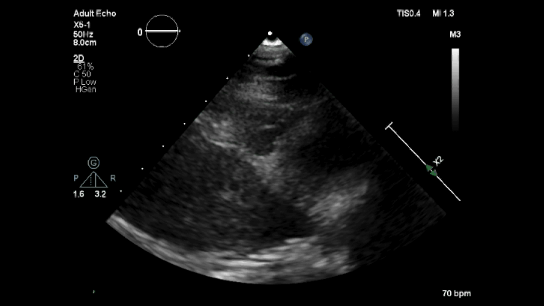

Parasternal long axis (PLAX) ให้วางprobeไว้ที่ตำแหน่ง 2nd intercostal space ข้างซ้าย ให้markerชี้ไปที่ไหล่ขวา

จัดให้Aortic valveอยู่ตรงกึ่งกลางของภาพ

LV= left ventricle, RV=right ventricle, LA=left atrium, AV=aortic valve, MV=mitral valve, Desc Ao=descending aorta

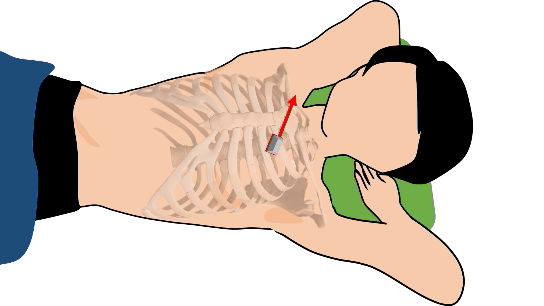

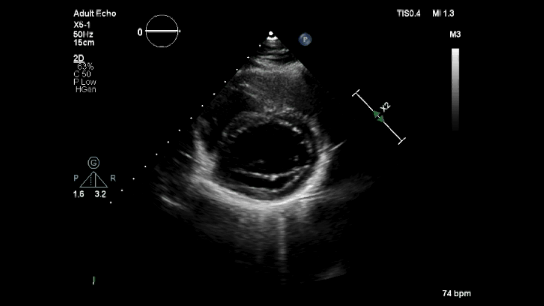

เลื่อน probe ลงมาตามแนวเดิม จะได้ภาพ parastenal short axis ระดับ mid LV จะเห็น Anterolateral papillary muscle อยู่ในตำแหน่ง 4 นาฬิกาและ Posteromedial papillary muscle 7 นาฬิกา

RV=right ventricle, LV=left ventricle, PM=posteromedial papillary muscle, AL=Anterolateral papillary muscle

PM

AL

RV

LV

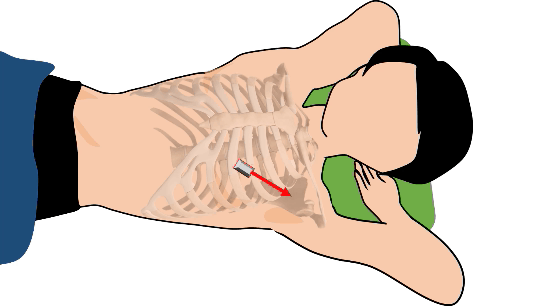

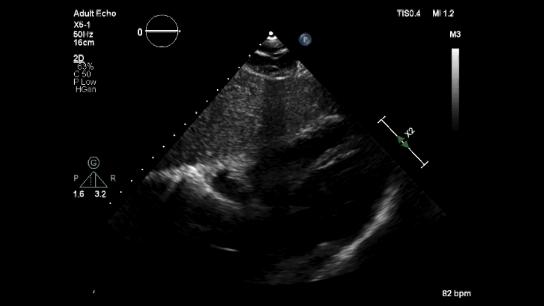

วาง probe ให้ marker point ไปทางซ้ายมือของผุ้ป่วย Tiltขึ้นเล็กน้อย จะได้ Subxiphoid view ซึ่ง view นี้สามารถใช้ quick look ในห้องฉุกเฉิน และสามารถเห็น pericardial effusion ได้

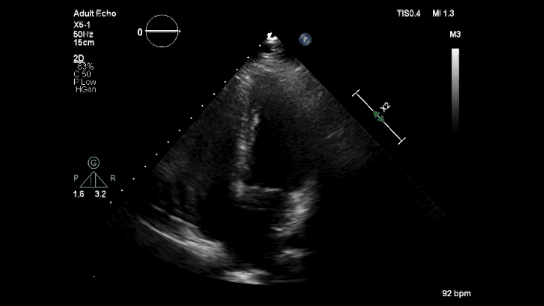

LV:left ventricle, MV=mitral valve, LA=left atrium, RA=right atrium, TV=tricuspid valve, RV=right ventricle
